РАБОТА С FLIP. ЗАМЕНА ОБЫЧНЫХ ШЛИФОВАЛЬНЫХ КРУГОВ

1. Выключите машину и выньте шнур питания из розетки!

2. Аккуратно положите машину на бок. Избегайте повреждения паркетного пола, паркета и машины!

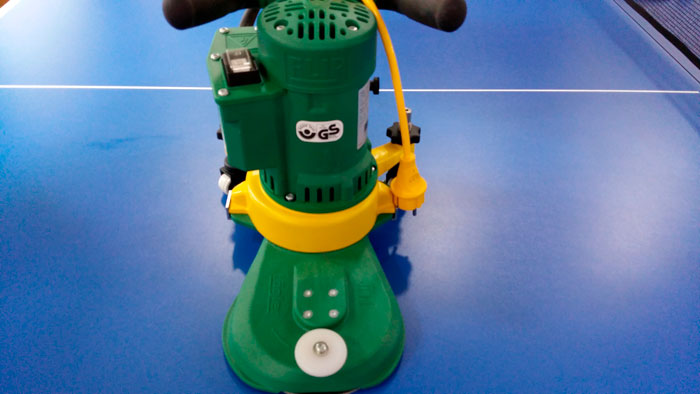

3. Выверните универсальным ключом винт удерживающий шлифовальную тарель (рис. 16).

4. Снимите винт и диск натяжения бумаги (Рис. 17, 1). Снимите шлифовальный диск с шлифовальной тарели (рис. 17, 2) и отложите все три части в сторону.

5. Установите новый шлифовальный диск и вставьте винт с диском натяжения бумаги в отверстие шлифовальной тарели (Рис. 18, 1).

6. Поверните винт с надетой шлифовальной пластиной универсальным ключом (рис. 18, 2). Убедитесь, что шлифовальный круг расположен в центре шлифовальной тарели.

7. Плотно затяните винт универсальным ключом. ВНИМАНИЕ! Затягивайте винт для укрепления шлифовального диска не слишком сильно! Иначе винтовая резьба в шлиф. тарели может быть повреждена!

Вывинчивание винта универсальным ключом. Рис. 17 Снять винт и диск натяжения бумаги (1) и снять шлифовальный диск(2). ). РАБОТА С FLIP® 5 Рис. 18 Новый шлифовальный диск одеть (1) и затянуть винтом (2)

5.3. ОПОРОЖНЕНИЕ МЕШКА ДЛЯ ПЫЛИ ВНИМАНИЕ! РИСК ВОЗНИКНОВЕНИЯ ПОЖАРА от искр во время шлифования паркета: Обратите внимание на предупреждение на корпусе двигателя (Рис. 19)! Мешок для пыли нужно всегда сразу после шлифования снять с машины и опорожнить! Храните мешок и отходы в негорючей таре! Закройте этот контейнер не горючей крышкой и храните его под открытым небом! Транспортируйте и храните использованные мешки для пыли только в закрытых и не горючих контейнерах! ОПАСНОСТЬ ДЛЯ ЗДОРОВЬЯ от пыли: Обратите внимание на то, что уровни пыли в воздухе не должны превышать установленных пределов: Мешок для пыли должны быть опорожнен не позднее, чем после трети его заполнения, чтобы избежать, ухудшения вытяжки из-за отсутствия фильтрации! Горизонтальная линия на внешней стороне мешка для пыли указывает на максимальную высоту заполнения (Рис. 20)! Не работайте с переполненным мешком для пыли! Мешок для пыли нельзя мыть, чинить или ремонтировать любым другим способом! Поврежденный мешок для пыли должны быть заменен новым! Для того, чтобы очистить мешки для пыли как можно лучше и исключить перегрузку перегрузку, в комплект очистительных устройств, входят мешки для мусора и кабельные стяжки. Чтобы очистить мешок для мусора, выполните следующее:

1. Выключите машину и выньте шнур питания из розетки!

Рис. 19 Смотрите предупреждающую табличку на корпусе двигателя!

Рис. 20 Метка максимальной заполняемая мешка для пыли.

2. Присоедините фланец от пылесборника ременной липучкой на мешок для пыли (рис. 21).

3. Отсоедините разъем кабеля двигателя от сцепления удлинителя.

4. Остатки пыли из машины стряхните в мешок для пыли (Рис. 22).

5. Откройте два быстродействующих затвора на фланце (Рис. 23, 1).

6. Потяните пылесборник медленно от монтажного фланца вниз (фиг. 23, 2).

7. Удерживайте устройство опорожнения за ручку и просовывайте мешок для мусора через отверстие со стороны с оребрением в середине устройства (рис. 24).

8. Заверните края мешка для мусора сзади в устройство опорожнения (Рис. 25).

9. Возьмите устройство опорожнения в одну руку и мешок для мусора в другую руку. Держите мешок для мусора при этом слегка под углом, чтобы пыль не просочилась. Рис. 21

Присоедините фланек на мешок для пыли. Рис. 22

Остатки пыли из машины стряхните в мешок для пыли Рис. 23

Откройте два замка (1) и потяните пылесборник вниз (2) Рис.24

Мешок для мусора проденьте в устройство Рис. 25

Заверните края мешка для мусора. опорожнения. Рис. 26

Введите мешок для пыли с ограничивающей пластиной в устройство опорожнения. Рис. 27

Прикрепите устройство опорожнения мешка для пыли. Рис. 28

Опорожнить мешок для пыли сильной встряской. Рис. 29

Закройте мусорный мешок кабельной стяжкой Рис. 30

Быстрые замки открываются (1) и мешок для пыли вынимается (2). Рис. 31

Удалите мешок для мусора из устройства опорожнения . РАБОТА С FLIP ® 5 Рис. 32

Поместите мешки для мусора в негорючий (1) и закройте (2) Опасность возгорания!

1. Выключите машину и выньте шнур питания из розетки!

2. Присоедините фланец от пылесборника ременной липучкой на мешок для пыли (рис. 21).

3. Отсоедините разъем кабеля двигателя от сцепления удлинителя.

4. Остатки пыли из машины стряхните в мешок для пыли (Рис. 22).

5. Откройте два быстродействующих затвора на фланце (Рис. 23, 1).

6. Потяните пылесборник медленно от монтажного фланца вниз (фиг. 23, 2).

7. Удерживайте устройство опорожнения за ручку и просовывайте мешок для мусора через отверстие со стороны с оребрением в середине устройства (рис. 24).

8. Заверните края мешка для мусора сзади в устройство опорожнения (Рис. 25).

9. Возьмите устройство опорожнения в одну руку и мешок для мусора в другую руку. Держите мешок для мусора при этом слегка под углом, чтобы пыль не просочилась

10. Введите мешок для пыли с ограничивающей пластиной в устройство опорожнения. При этом обращайте внимание на правильную позицию штанг мешка для пыли: стопорные штифты должны быть вложены (Рис. 26).

11. Плавным толчком, ограничивающую пластину мешка для сбора пыли полностью вставте в устройство опорожнения. Штанги мешка для сбора пыли удерживающие, мешок для мусора закрепите так, чтобы уменьшить проскальзывание (Рис. 26).

12. Прикрепите устройство опорожнения мешка для пыли двумя быстрыми креплениями на четверть оборота, по часовой стрелке (рис. 27).

13. Опорожните мешок пыли в пакет для мусора сильным стряхиванием (рис. 28).

14. Закройте наполненный мусорный мешок кабельной стяжкой (Рис. 29).

15. Держите мешок для пыли слегка наклоненным так, что бы остаточная пыль не могла попасть обратно в мешок для пыли и откройте два быстрых замка на устройстве опорожнения (Рис. 30, 1).

16. Удалите устройство опорожнения мешка для пыли (Рис. 30, 2).

17. Поместите мешок для пыли снова в машину (( Раздел 4.1, Подготовка машины).

18. Удалите заполненный мешок для мусора из устройства опорожнения (Рис. 31) и поместите его в соответствующий, негорючий контейнер (рис. 32, 1)! Закройте контейнер в целях пожарной безопасности негорючей крышкой (рис. 32, 2) и храните контейнер обязательно на открытом воздухе!
