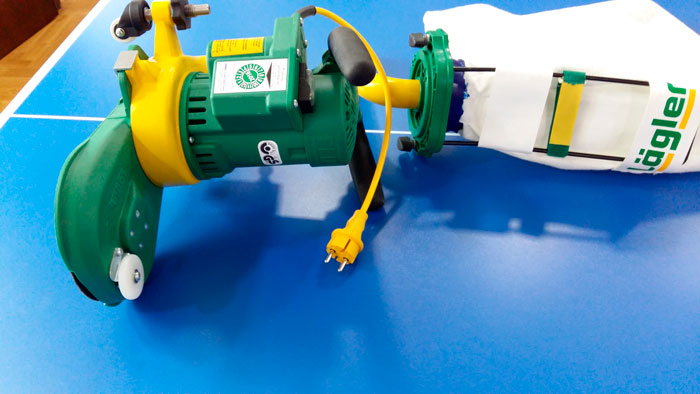

УСТАНОВКА НАПРАВЛЯЮЩЕГО РОЛИКА LAGLER FLIP.
7.8. УСТАНОВКА НАПРАВЛЯЮЩЕГО РОЛИКА Изменение позиции направляющих роликов позволяет не изменять рисунок шлифовки и агрессивность машины.
7.8.1 СТАНДАРТНАЯ УСТАНОВКА С помощью изменения двух индексов шкалы универсального ключа можно менять положение направляющих роликов, для грубых и тонких шлифовальных работ, а так же установить подходящее для конкретной насадки. Это достигается за счет использования в зависимости от насадки соответствующего индекса универсального ключа для выставления расстояния между направляющими роликами и корпусом вентилятора (см ниже процедуру). Этот параметр представляет возможность установки горизонтальный и равномерной шлифовки, не перегружать машину и приводит к получению равномерного и красивого рисунка шлифовки. Стандартная установка направляющих роликов производится следующим образом:
1. Выключите машину и выньте вилку шнура питания из розетки!
2. Ослабьте контргайку направляющего ролика (рис. 56, А). Если контргайка затянута слишком сильно, вы можете универсальным ключом повернуть по часовой стрелке ось направляющего ролика и, таким образом, ослабить гайку (рис. 56, B).
3. Выставляйте универсальным ключом индекс расстояния между направляющим роликом и корпусом вентилятора соответственно применяемой насадки (Рис. 57 и рис. 58) при этом деления шкалы читайте сверху. Индекс шкалы – короткая насадка: короткие — длинная насадка; длинные — угол-насадка: короткие
4. Теперь поверните ось направляющего ролика в желаемом направлении, до совпадения метки на корпусе вентилятора и направляющего ролика (рис. 57 и 58).
5. Затяните контргайку снова.
6. Также установите второй направляющий ролик.
7. Проведите тестовую шлифовку и проверьте картину шлифовки.
8. Если машина движется по-средине (рис. 59), направляющие ролики правильно установлены.
9. Если машину уводит слишком далеко вправо (рис. 60) или влево (рис. 62), направляющие ролики не установлены на необходимую высоту (Рис. 61 и рис. 63)!
10. Пункты установите оба ролика на требуемую высоту( от 1 до 6) и повторяете тестовую шлифовку.
Рис. 56. Ослабьте контргайку направляющего ролика.
Рис. 57. Стандартная установка для короткой насадки и угол насадки.
Рис. 58. Стандартная установка для длинной насадки.
Рис. 59. Рулевые ролики установлены правильно: машина движется по средине.
Рис. 61. Машина скользит слишком далеко вправо: Левый направляющий ролик поднимает машину слишком высоко. Ошибочная установка роликов рулевой передачи.
Рис. 63. Машина скользит слишком далеко влево: Правый направляющий ролик поднимает машину слишком высоко. Машина скользит слишком далеко слева.
