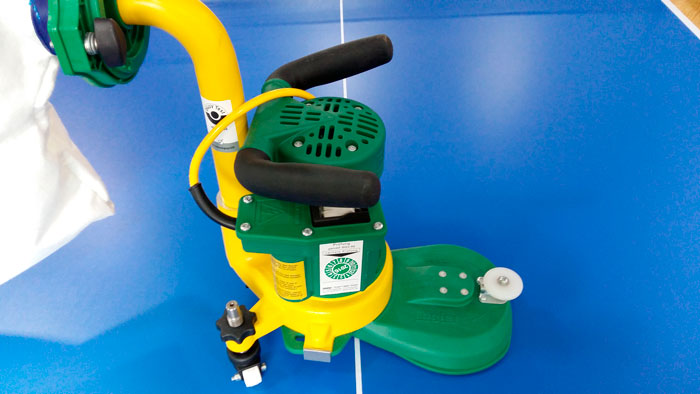

ЗАМЕНА ШКИВА ДВИГАТЕЛЯ ШЛИФОВАЛЬНОЙ ТАРЕЛИ LAGLER FLIP.
Используйте исключительно оригинальные шкивы двигателя Original-LÄGLER®-Lagerringe (Арт.-№. в Разделе 11, Запасные части)! ® В связи с высокой частотой вращения двигателя FLIP шкивам двигателя присущ повышенный износ. Изношенный шкив в свою очередь, увеличивает износ ремня и приводит к вибрации при шлифовки дубового паркета. Поэтому шкивы должны заменятся вовремя (рис. 48). ®
1. Выключите машину и выньте вилку шнура питания из розетки!
2. Снимите четыре винта, крепящие рукоятку (Рис. 49) и отделите её от корпуса двигателя (Рис. 50). Убедитесь, что никакие части в двигатель упали!
3. Отсоедините насадку от корпуса машины ( дел 7.3.1. Установка приводного ремня). ).
4. Отложите двигатель на сторону.
5. Держите с помощью гаечного ключа (размер ключа 10 мм) один конец вала двигателя (рис. 51, 1) и крутите с помощью плоскогубцев, шкив двигателя на валу двигателя (рис. 51, 2).
6. Тщательно очистите резьбу на валу двигателя и опорные поверхности шкива двигателя.
7. ВАЖНО: Залейте машинное масло в отверстие шкива двигателя.
8. Навинтите новый шкив на вал двигателя (Рис. 51, 3).
9. Затяните шкив двигателя с помощью гаечного ключа и клещей.
10. Прикрепите рукоятку к корпусу двигателя.
ВНИМАНИЕ! ОПАСНОСТЬ поражения электрическим током: Не защемляйте при монтировании рукояти никакие кабели! 1
1. Установите насадку на корпус машины ( дел 7.3.2 Установка приводного ремня) и затяните Раздел 7.2 Натяжение при приводной ремень ( водного ремня).
ВНИМАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ из-за поражения электрическим током: При разборке двигателя всегда должен кабель питания быть отключен из розетки!
Рис. 48 A: Новый шкив двигателя B: разношенный шкив двигателя заменить.
Рис. 49 Эти четыре винта рукоятки удалить
Рис. 50 Рукоятку отделите. Убедитесь, что никакие части в двигатель упали!
Рис. 51 Удерживайте конец вала двигателя с помощью гаечного ключа (1) и крутите на валу(2) новый шкив двигателя (3).
ЗАМЕНА ШЛИФОВАЛЬНОЙ ТАРЕЛИ
Используйте исключительно оригинальные шлифовальные тарели LÄGLER® (Арт.-№. в Разделе 11, Запасные части)! ® Если при замене шкива двигателя обнаружится, что ролик шлифовальной тарели изношен, необходима замена полной шлифовальной тарели, которая выполняется следующим образом:
1. Выключите машину и выньте вилку из розетки
2. Удалите из машины насадку и полную шлифовальную тарель ( Раздел 7.3.1, Снятие приводного ремня).
3. Установите насадку с новой полной шлифовальной тарелью назад в машину ( Установка приводного ремня).
