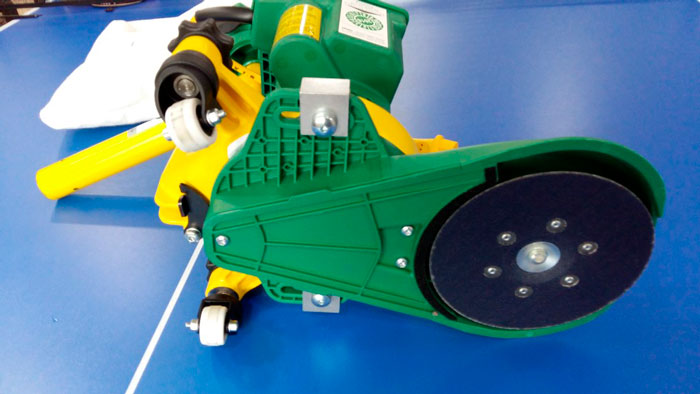

ВВОД В ЭКСПЛУАТАЦИЮ LAGLER FLIP.
В этом разделе описывается процедура ввода в эксплуатацию машины FLIP® на площадке. Для того, чтобы исключить возможность повреждения и неполадок, необходимо следовать последовательности, изложенной ниже. ®
4.1 ПОДГОТОВКА МАШИНЫ ВНИМАНИЕ! Обратите внимание, что части упаковки можно использовать в качестве транспортного контейнера для оборудования, аксессуаров и абразивных материалов! Машина также может безопасно отправляются в оригинальной упаковке для паркетных работ!
1. Аккуратно извлеките машину. Пожалуйста, убедитесь, что упаковочные материалы будут ответственно утилизированы.
2. Выньте стопорный болт на выхлопной трубе корпуса вентиля- тора (рис. 4, 1), и одновременно подключите штуцер на корпус вентилятора (рис. 4, 2).
3. Поверните стопорный болт так, чтобы отверстие изгиба штуцера, обращение назад могло переключиться после освобождения фиксирующим штифтом.
4. Стопорный болт может поворачиваться. Существуют четыре возможных фиксированных позиции, в которых стопорный болт входит в зацепление со штуцером. ОСТОРОЖНО! ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ и УЩЕРБА ИМУЩЕСТВУ: Стопорный болт находится в штуцере!
5. Двигайте открытый мешок для сбора пыли на монтажный фланец в конце изгиба трубы (рис. 5, 1). Фиксируйте мешок для пыли с двумя металлическими штырями (рис. 5, 2).
6. Закрепите мешок для сбора пыли двумя быстродействующими запорами на монтажный фланец (рис. 6).
ПРИСОЕДИНЕНИЕ СЕТЕВОГО КАБЕЛЯ ВНИМАНИЕ! СМЕРТЕЛЬНАЯ ОПАСНОСТЬ поражения электрическим током: Никогда не подключайте машину к электрическим установкам, которые не достаточно защищены или иным образом опасны! При прямом подключении устройства к розетке есть СМЕРТЕЛЬНАЯ угроза из-за неправильного электромонтажа! Придерживайтесь принятых в вашей стране Правил и законодательства! ОПАСНОСТЬ ПОЖАРА из-за перегрева кабелей: Машина не может быть присоединена в электросеть кабелем длинной больше чем 20 м! Для кабелей двигателя могут использоваться только кабеля с двумя жилами, а как шнур питания кабель, только с двумя или тремя жилами! Жилы должны иметь диаметр по крайней мере, 1,5 мм2!
1. Подключите разъем кабеля в муфту удлинителя (рис. 7).
2. Прикрепите муфту кабеля удлинителя липучками петли мешка для пыли (рис. 8).
3. Вставте штекер удлинителя в хорошо заземленную сетевую штепсельную розетку.
4.3 ВКЛЮЧЕНИЕ МАШИНЫ ОСТОРОЖНО! ОПАСНОСТЬ ТРАВМИРОВАНИЯ и ОПАСНОСТЬ ПРИЧИНЕНИЯ МАТЕРИАЛЬНОГО УЩЕРБА от вращающихся частей машины: Всегда перед включением машины наклоните её немного назад (рис. 9), так, чтобы шлифовальный круг поднялся с пола! Никогда не оставляйте работающую машину без присмотра!
1. Слегка наклоните машину назад (рис. 9)!
2. Нажмите тумблер в положение „I“ (рис. 10, 1).Кнопка щелкнет и встанет на место, двигатель включится.
3. Наклоните машину снова вперед и начинаете процесс шлифования( Раздел 5, работа с FLIP®).
ОСТОРОЖНО! ОПАСНОСТЬ МАТЕРИАЛЬНОГО УЩЕРБА: Если клавиша выключателя не закрепилась в позиции «I», ни в коем случае не продолжайте шлифовку паркета! В противном случае двигатель может быть поврежден! Устраните следующие причины сбоя: Энергосистема имеет пониженное напряжение! Если необходимо, используйте трансформатор. Удлинитель слишком длинный (более 20 м) или имеет сечение жилы удлинителя менее 1,5 мм2! Угольные щетки двигателя износились до Раздел 7.6, предела и должны быть заменены. Замена угольных щеток. Выключатель неисправен! Он должен быть заменен квалифицированным электриком ( — Раздел 10, Электрические схемы)!
Рис. 9 Всегда перед включением и перед выключением сваливайте машину немного назад.
Рис. 10 Включение (1) и выключение (2) машины тумблерным выключателем.
4.4 ВЫКЛЮЧЕНИЕ МАШИНЫ ВНИМАНИЕ! ОПАСНОСТЬ ТРАВМИРОВАНИЯ и ОПАСНОСТЬ ПРИЧИНЕНИЯ МАТЕРИАЛЬНОГО УЩЕРБА от вращающихся частей машины: Всегда перед выключением машины немного наклоните её назад (рис. 9), так что бы шлифовальный круг поднялся над площадкой!
1. Слегка наклоните машину назад (рис. 9)!
2. Нажмите тумблер в положение «0» (рис. 10,2). Кнопка щелкнет и встанет на место, двигатель выключится. 3. Подождите, пока шлифовальный круг остановится, прежде, чем снова поставите машину на площадку! ВНИМАНИЕ! РИСК ТРАВМИРОВАНИЯ и ОПАСНОСТЬ НАНЕСЕНИЯ УЩЕРБА ИМУЩЕСТВУ: Выньте вилку из розетки, после того как Вы выключили машину! ВНИМАНИЕ! Не ставьте неиспользуемую машину на шлифовальный круг! В противном случае прижимается абразив, и это может привести к появлению царапин на поверхности пола или шлифовальный круг может быть поврежден!
